Многие музыканты старой закалки, игравшие в 70-80 г. прошлого века, жившие в СССР и в станах бывших социалистических государств, до сих пор хорошо помнят продукцию торговой марки Vermona ГДР. Ламповые усилители MV3 и Regent 30 были самыми популярными в тот период. У бывалых гитаристов и сейчас эти усилители вызывают наплыв ностальгических эмоций по атмосфере и звуку того времени.
Совершим небольшой экскурс в историю и более детально ознакомимся с технической стороной модельного ряда этих усилителей. Самые первые усилители под торговой марки Vermona появились в конце 50х годов прошлого века. Их изготовлением занималась фирма Electro Artist.
W6 Electro Artist 6W
W8 Electro Artist 8W
Используемые радиолампы — ECC 83, EF 86, EL 12 N и EZ 80. 3 отдельных входа для инструментов, каждый отдельно регулируемый. Овальный широкополосный динамик.
W12 Electro Artist 12W
Используемые радиолампы -2хECC83, EF86, EC92, AZ12, 2хEL84 или 2хEL12N. 4 отдельных входа для инструментов, каждый отдельно регулируемый. 2 широкополосных динамика.
W 20 Electro Artist 20W
Используемые радиолампы -3хECC83, EF86, 2хEL12N, AZ12. 4 отдельных входа для инструментов, каждый отдельно регулируемый, 2х полосная регулировка тембра в каждом канале. Усилитель поставлялся с отдельным кабинетом с 4 широкополосными динамиками и кабелем длиной 10 м. Этот усилитель был неотъемлемой частью почти всех клубов в бывшей ГДР.
С 1965 года ламповые усилители стала изготавливать фирма Weltklang , чей цех находился при фабрике духовых инструментов города Markneukirchen. Фирма Weltklang с 1965 по 1968 производила всего 2 модели усилителей VA 1 и MV3.

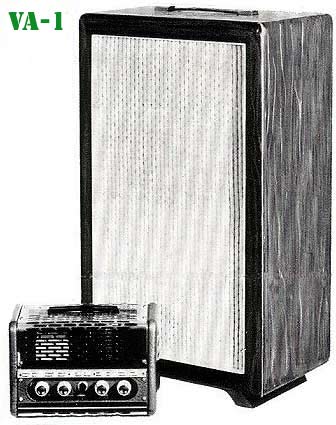

VA-1 12,5W
Радиолампы: 2х ECC 83, 2x EL 84,EZ 81. Имел отдельный кабинет с широкополосными динамиками. 2 раздельно регулируемых входа. Входы усилителя имели разную чувствительность и сопротивление, 1вход 500ком 1.5mv, 2 вход 100ком 75mv. Диапазон воспроизводимых частот: 50 Гц-15 КГц. Неравномерность АЧХ +/- 2,5db
Использовался в первую очередь в качестве усилителя для источников звука с проигрывателей пластинок и ленточных магнитофонов.
MV3/VA2
Усилитель MV 3 с громкоговорителем типа бас-рефлекс VA 2 был разработан институтом конструкции музыкальных инструментов и Дрезденским техническим университетом. Изготавливался MV3 в период с 1967 по 1968 годы фирмой Weltklang, с 1969 по 1970 год в цехе инструментальной электроники при комбинате аккордеонов города Klingenthal. С 1971г производство этого усилителя было продолжено вплоть до закрытия комбината. MV3 изготовленные фирмой Weltklang имели белую лицевую панель, сделанную из 4мм пластика. MV3 изготовленные в цехе инструментальной электроники города Klingenthal комплектовались чёрными лицевыми панелями из тонкого алюминия.
Технические характеристики:
- Выходная мощность: 12 Ватт на нагрузке 6 Ом.
- Воспроизводимый диапазон частот: 20 Г- 25 КГц,± 3дб
- 2 независимых входа, построенные на отдельных лампах
- 1 вход: Пентод EF86, входное сопротивление 100ком, чувствительность — 100mv
- 2 вход: триод ECC83, входное сопротивление 1 мОм , чувствительность — 30mv
- Выходной каскад — 2 лампы EL84, автоматическое смещение, фазоинвертор ECC83
- 2х полосная регулировка тембра каждого канала, пассивный темброблок
- Уровень сигнал/шум — минус 54 db
- Потребляемая мощность — 55вт
- Вес усилителя — 4,5кг
F.A. Bohm K.G серия Regent
В середине 60-х годов фирмой Vermona создаётся дочернее отделение Bohm, в задачу которого входит изготовление специализированных гитарных — клавишных усилителей на ламповой элементной базе. Для этого в г. Klingenthal был построен цех инструментальной электроники. В процессе расширения производства был построен комбинат, где ещё производились аккордеоны. Так фирма F.A. Bohm K.G и её цех инструментальной электроники стали частью этого комбината. За время существования предприятия в период и 1965-1972 годы было выпущено 5 моделей ламповых усилителей серии Regent.
Regent 10
Технические характеристики:
- Мощность-10вт с нагрузкой 6ом
- Диапазон воспроизводимых частот — 20 Hz -20 kHz ± 3 dB
- 2 входа с сопротивлением 1мом и чувствительностью 15mv
- Лампы- 3 x ECC 83, 2 x EL 84,1 x EZ 81
- Соотношение сигнал-шум минус 54db
- Потребляемая мощность-55вт
- Один широкополосный динамик. Начало производства 1965год
Regent 15
Технические характеристики:
- Мощность-10вт с нагрузкой 6ом
- Диапазон воспроизводимых частот- 20 Hz -20 kHz ± 3 dB
- 2 независимых канала с пассивным темброблоком
- 4 входа: 1- 3 с входным сопротивлением 1мом и чувствительностью 15mv
- 4 с входным сопротивлением 100ком и чувствительностью 150мв
- Лампы — 3 x ECC 83, 2 x EL 84,1 x EZ 81
- Соотношение сигнал-шум минус 54db
- Потребляемая мощность — 55вт
- Один широкополосный 12 Вт динамик. Дизайн усилителя как у Regent 10. Начало производства 1966 год
Regent 30
Выпускались 2 разновидности этой модели:
Regent30 — корпус усилителя был чёрного цвета, комплектовался динамиками L3401.
Regent30H — аналогичный усилитель, но дополнял его пружинный ревербератор Hammond 4C. Корпус усилителя был серого цвета, комплектовался динамиками L3060 с кобальтовыми магнитами.
Технические характеристики:
- Мощность — 25вт с нагрузкой 12ом
- Диапазон воспроизводимых частот- 20 Hz -20 kHz ± 3 dB
- 2 независимых канала с пассивным темброблоком
- 4 входа: 1 — 3 с входным сопротивлением 1мом и чувствительностью 15mv
- 4 с входным сопротивлением 100ком и чувствительностью 150мв
- Лампы — 3 x ECC 83, 2 x EL 34
- усилитель пружинного ревербератора ECC 85
- Соотношение сигнал-шум минус 51db
- Режим работы выходного каскада — класс А, автосмещение .
- Потребляемая мощность — 130вт
- 2 широкополосных динамика
- Вес — 23кг. Начало производства 1966год
Regent 60
Усилитель был выполнен в виде удлинённой колонки, где сверху в задней части корпуса располагались ручки предварительного усилителя.
Технические характеристики:
- Мощность — 45вт, нагрузка 6ом
- Диапазон воспроизводимых частот- 40 Hz -15 kHz ± 3 dB
- 4 независимых канала с пассивным темброблоком
- 4 входа: 1 — 2 с входным сопротивлением 100 ком и чувствительностью 100mv, 3-4 с входным сопротивлением
1мом и чувствительностью 5мв - Лампы- 3 x ECC 83, 1 x ECF 82, 2 x EL 34, 1 x EM 84
- Соотношение сигнал-шум минус 54db
- Режим работы выходного каскада: класс А-Б
- Потребляемая мощность-140вт
- 2 широкополосных 60 Вт динамика L 3060.
- Вес — 21кг
- Начало производства 1965год
Regent 60-2
Усилитель был сделан отдельным блоком. Комплектовался 2 мя отдельными кабинетами. В каждой колонке стояли по 2 динамика L 3060 PB.
Технические характеристики:
- Мощность-45вт, нагрузка 6ом
- Диапазон воспроизводимых частот- 40 Hz -18 kHz ± 3 dB
- 4 независимых канала с пассивным темброблоком
- 4 входа: 1 — 2 с входным сопротивлением 100 ком и чувствительностью 100mv , 3-4 с входным сопротивлением 1мом и чувствительностью 30мв
- Лампы — 5 x ECC 83, 2 x EL 34, 1 x EM 84
- Соотношение сигнал-шум минус 54db
- Режим работы выходного каскада — класс А-Б
- Потребляемая мощность — 150вт
- Вес усилителя-18кг Начало производства 1968год
Как я уже говорил ранее, самыми популярными из всей серии ламповых усилителей заслуженно стали MV3 и Regent 30. MV3 был одним из самых первых усилителей, появившийся на территории бывшего СССР. MV3 имел очень компактный корпус, маленький вес , самую широкую частотную характеристику, и на практике у него было лучшее соотношение сигнал-фон из всех ламповых усилителей торговой марки Vermona . MV3 очень часто использовали бас гитаристы в комплекте с колонкой бас рефлекс. Этого комплекта вполне хватало чтобы озвучить бас гитару даже в большом зале. Впрочем гитаристы этот усилитель тоже не обходили своим вниманием. 2 канала предварительного усиления построенных на пентоде и триоде давали разный звук. Если требовалась мягкость тембра использовался 1 вход, если требовался более яркий звук и легкая ламповая компрессия использовали 2 вход , построенный на триоде. Запас 2 ого канала предварительного усиления и высокая чувствительность оконечного усилителя позволяли добиваться эффекта лампового OVERDRIVE от оконечных ламп. При этом звук был ровным, без резких горбов в частотной характеристике, которые часто встречаются в современных серийных усилителях бюджетных серий.
Модель REGENT 30 появилась в СССР в начале 80-х годов. И стоил этот усилитель около 250 рублей — по тем временам эта сумма равнялась примерно двум месячным зарплатам инженера с университетским образованием. Купить этот усилитель возможно было только при наличии знакомств на складах культорга, и то приходилось ждать по полгода. Или с рук, если повезёт, но цена была выше розничной в 1,5 — 2 раза, а иногда и в 3. Не смотря на цену , эти усилители пользовались большим спросом у музыкантов того времени. Возникает закономерный вопрос- что в этом усилителе особенного? Музыканты, игравшие на нем , вероятно ответят — яркий и при этом мягкий акустический звук, и обязательно опишут его с помощью эпитетов.
Но мы капнём немного глубже.
2 12 ваттных динамика L3060 с кобальтовыми магнитами действительно очень интересно звучали с электрогитарой. Их широкая по тем временам частотная характеристика отлично воспроизводила высокие гармоники электрогитары. Но эти динамики совершенно не подходили для игры с эффектом переусиления сигнала. Да и добиться от предварительного усилителя REGENT 30 драйва было занятием не для слабонервных. Предназначен REGENT 30 был для получения качественного акустического звука и отличался очень жестким режимом работы выходных ламп. Этот режим, если утрировать, можно назвать глубоким А. Ток покоя составлял 140ма , а на практике чаще и больше, т.е на каждую лампу в режиме покоя приходилось по 70-80ма, на сам звук оставалось всего 20ма, при допустимых 100ма. Такие режимы заметно понижают мощность усилителя (кпд), но зато дают более ровный и плотный звук на любой громкости с меньшими искажениями. Подобные режимы сейчас используются в ламповых HI-END усилителях, но для гитарного усилителя это -роскошь. За всё надо платить, в данном случае, частой заменой выходных ламп, но ощущение от игры на таком усилителе , его честный тембр и чуткая реакции на звукоизвлечение, вероятно, стоили того. Впрочем , выбор типа ламп, в силу их конструктивных особенностей ,тоже вносят свои коррективы в звучание усилителя. В оконечном каскаде REGENT 30 использовались лампы EL34. Если сравнить звучание MV3 и Regent 30 , то MV3 давал гладкий звук с ровной серединой, так как у него на выходе стояли EL84, известные своей мягкостью. EL34 дают более яркий и динамичный звук, более острые высокие частоты, а с перегрузом ещё такой своеобразный рык , напоминающий голодного хищного льва(Вспомним классическое звучание Marshall 80годов). Впрочем, очень многое зависит ещё и от выходного трансформатора, а у REGENT 30 он просто шикарный, как и у MV3. Тонкие пластины, продуманное секционирование катушек, малое содержание углерода в сплаве, большой пакет трансформатора. В результате — широкая и ровная частотная характеристика, без дополнительных корректирующих элементов в цепи ООС.
Но не всё так замечательно. Предварительный усилитель REGENT 30 имел явные изъяны. Его расположение было выбрано неудачно, так как под ним находился силовой трансформатор, что давало ощутимые наводки в виде фона 50гц. Чтобы уровень фона оставался на заднем плане , приходилось делать усилитель громче, что затрудняло его использование на небольшой громкости в отличии от MV3.
После модели REGENT 30 ещё некоторое время выпускались REGENT 60 и REGENT 60-2, но они уже не имели успеха у покупателей, к удивлению дирекции фирмы. Продажи шли вяло по сравнению с REGENT 30, несмотря на то, что инженеры F.A. Bohm K.G переняли к этому времени популярный маркетинговый опыт западных производителей. Суть опыта проста : подавляющее большинство потребителей не хотят забивать себе голову техническими особенностями работы усилителя, а желают иметь в первую очередь надежный аппарат, который можно включить и не думать о нём . Если перестают работать лампы через месяц-два активного использования , то большинство таких потребителей сделают быстрый негативный вывод о качестве продукции, что производителям совсем ни к чему. Вероятно поэтому у большинства производителей так хорошо прижился в гитарных усилителях класс А-В. Нагрузка на лампы в этом случае ниже, стоимость фильтров для блока питания уменьшается, но характер звука в большей степени зависит от громкости, чем класс А. Таким образом в серии REGENT 60 изменили режим работы выходных ламп, соответственно они стали жить гораздо дольше. К сожалению, эти меры отразились на качестве звука. Усилитель звучал уже не так музыкально, высокие частоты стали более резкими, вдобавок, он перенял все недостатки предварительного усиления от предыдущих моделей. Сузилась частотная характеристика, не смотря на приличное качество выходных трансформаторов. Дальше пошёл бум на транзисторные усилители, и, после закрытия фирмы F.A. Bohm K.G в середине 70х, производство ламповых усилителей в ГДР прекратилось.
Спустя некоторое время Vermona, уже под своим логотипом стала производить усилители достаточно широкого предназначения на базе полупроводниковых элементов. Но это уже другая история и особого интереса для любителей лампового звука она не представляет.
Евгений Удалов
